Силовые кабели для стационарной
прокладки на напряжение до 1 кВт

Кабель ВВГ, АВВГ

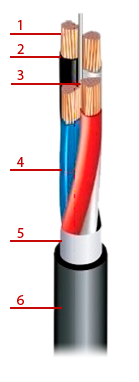

Конструкция
1. Токопроводящая жила - медная (ВВГ) или алюминиевая (АВВГ), круглой или секторной формы, 1 и 2 класса по ГОСТ 22483
2. Изоляция - из ПВХ-пластиката (цветовая маркировка жилы)
3. Кордель - из ПВХ-пластиката
4. Сердечник кабеля - скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката или из меланонаполненной
невулканизированной резины/обмотка лентами
* Обмотка лентами применяется только для пятижильных кабелей с жилами секторной формы
6. Наружная оболочка - из ПВХ-пластиката

Характеристики
Диапазон температур эксплуатации от - 50 С до + 50 С Относительная влажность воздуха при температуре до +35 С - 98% Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69 Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С Допустимый радиус изгиба при прокладке, не менее: • кабелей одножильных - 10 наружных диаметров • кабелей многожильных - 7.5 наружных диаметров Испытательное переменное напряжение частотой 50 Гц, на анпряжение 1 кВ - 3,5 кВ Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 С Максимально допустимая температура нагрева жил при коротком замыкании +160 С Строительная длина кабелей - устанавливается при заказе Срок службы - 30 лет.

ВБШв, АВБШв


Область применения
• Для передачи и распростронения электроэнергии в стационарных установках на наминальное напряжение 1кВ номинальной частотой 50 Гц.
• Кабели марок ВБШв, АВБШв предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При груповой прокладке обязательно применение средств огнезащиты. Допускается применение кабелей для прокладки в земле (траншеях)

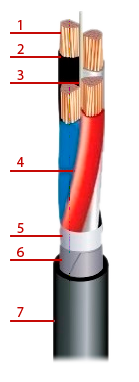

Конструкция
1. Токопроводящая жила - медная (ВВГ) или алюминиевая (АВВГ), круглой или секторной формы, 1 и 2 класса по ГОСТ 22483
2. Изоляция - из ПВХ-пластиката (цветовая маркировка жилы)
3. Кордель - из ПВХ-пластиката
4. Сердечник кабеля - скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката или из меланонаполненной
6. Наружная оболочка - из ПВХ-пластиката
7. Защитный шланг - из ПВХ-пластиката

Характеристики
Диапазон температур эксплуатации от -50... до +50 С Относительная влажность воздуха при температуре до +35 С - 98% Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69 Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С
Допустимый радиус изгиба при прокладке, не менее:
• кабелей одножильный - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров
Номинальная частота - 50 Гц Испытательное переменное напряжение частотой 50 Гц на напряжение 1 кВ - 3,5 кВv

ВБШвнг(А)-LS, АВБШвнг(А)-LS (ГОСТ 31996-2012)


Область применения
• Кабели не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц.
• Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ ГО1-011-97).
• Для групповой прокладки кабельных изделий в кабельных сооружениях и помещениях внутренних электроустановок, в том числе для объектов использования атомной энергии в системах атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97).
• Кабели марок ВВГнг(А)-LS, АВВГнг(А)-LS не распростроняют горение при прокладке в пучках.

Конструкция
1. Токопроводящая жила - медная (ВВГ) или алюминиевая (АВВГ), круглой или секторной формы, 1 и 2 класса по ГОСТ 22483
2. Изоляция - из ПВХ-пластиката (цветовая маркировка жилы)
3. Кордель - из ПВХ-пластиката
4. Сердечник кабеля - скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката или из меланонаполненной
6. Наружная оболочка - из ПВХ-пластиката

Характеристики
Диапазон температур эксплуатации от -50 С... до +50 С Относительная влажность воздуха при температуре до +35 С - 98% Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69 Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С
Допустимый радиус изгиба при прокладке, не менее:
• кабелей одножильных - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров
Испытательное переменное напряжение частотой 50 Гц, на напряжение 1 кВ - 3,5 кВ. Длительно допустимая температура нагрева жил кабелей при эксплуатации - +70 С. Максимально допустимая температура нагрева жил при коротком замыкании - +160 С. Строительная длина кабелей - устанавливается при заказе. Срок службы - 30 лет.

ВВГнг(А)-LS, АВВГнг(А)-LS (ГОСТ 31996-2012)


Область применения
• Кабели не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц.
• Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ ГО1-011-97).
• Для групповой прокладки кабельных изделий в кабельных сооружениях и помещениях внутренних электроустановок, в том числе для объектов использования атомной энергии в системах атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97).
• Кабели марок ВВГнг(А)-LS, АВВГнг(А)-LS не распростроняют горение при прокладке в пучках

Конструкция
1. Токопроводящая жила - медная (ВБШвнг(А)-LS или алюминиевая (АВБШвнг(А)-LS), круглой или секторной формы, 1 и 2 класса по ГОСТ 22438
2. Изоляция - из ПВХ-пластиката пониженной пожарной опасности (цветовая маркировка жилы)
3. Кордель - из ПВХ-пластиката пониженной пожарной опасности
4. Сердечник кабеля - скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката пониженной пожарной опасности
6. Броня - из двух стальных оцинкованных лент
7. Защитный шланг - из ПВХ-пластиката пониженной пожарной опасности

Характеристики
Диапазон температур эксплуатации от -50 С... до +50 С Относительная влажность воздуха при температуре до +35 С - 98% Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С
Допустимый радиус изгиба при прокладке, не менее:
• кабелей одножильных - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров
Испытательное переменное напряжение частотой 50 Гц, на напряжение 1 кВ - 3,5 кВ. Длительно допустимая температура нагрева жил кабелей при эксплуатации - +70 С. Максимально допустимая температура нагрева жил при коротком замыкании - +160 С. Строительная длина кабелей - устанавливается при заказе. Срок службы - 30 лет.

ПвВГ, АПвВГ (ГОСТ 31996-2012)


Область применения
• Для передачи и распределения электроэнергии в стационарных установках на номинальное перемещение напряжение 1 кв номинальной частотой 50 Гц
• Кабели марок АПвВГ и ПвВг предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях
• При групповой прокладке обязательно применение средств огнезащиты
• Кабели не рекомендуются для прокладки в земле (траншеях)

Конструкция
1. Токопроводящая жила – медная (ПвВГ) или алюминиевая (АПвВГ), круглой или секторной формы, 1 и 2 класса по ГОСТ 22483
2. Изоляция - из силанольносшитого полиэтилена (цветовая маркировка жилы)
3. Кордель из ПвХ-пластиката
4. Сердечник кабеля – скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката или из мелонаполненной невулканизированной резины/обмотка лентами
6. Наружная оболочка - из ПВХ-пластиката

Характеристики
Относительная влажность воздуха при температуре до +35 С - 98% Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С
Допустимый радиус изгиба при прокладке, не менее:
• кабелей одножильных - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров Номинальная частота - 50 Гц
Испытательное переменное напряжение частотой 50 Гц на напряжение 1 кВ - 3,5 кВ. Длительно допустимая температура нагрева жил кабелей при эксплуатации - +90 С максимально допустимая температура нагрева жил при коротком замыкании - +250 С. Строитедльная длина кабелей - устанавливается при заказе. Срок службы - 30 лет.

ПвБШв, АПвБШв (ГОСТ 31996-2012)


Область применения
• Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц
• Кабели марок ПвБШв, АПвБШв предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях
• При групповой прокладке обязательно применения средств огнезащиты.
• Допускается применение кабелей для прокаладке в земле (траншеях)

Конструкция
1. Токопроводящая жила - медная (ПвБШв) или алюминиевая (АПвБШв), круглой или секторной формы, 1 и 2 класса по ГОСТ 22483
2. Изоляция - из сшитого полиэтилена (цветовая маркировка жилы)
3. Кордель из ПВХ-пластиката
4. Сердечник кабеля - скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката
6. Броня - из двух стальных оцинкованных лент
7. Защитный шланг - из ПВХ-пластиката

Характеристики
Диапазон температур эксплуатации от -50... до +50 С. Относительная влажность воздуха при температуре до +35 С - 98%. Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С.
Допустимый радиус изгиба при прокладке не менее:
• кабелей одножильных - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров
Номинальная частота - 50 Гц. Испытальное переменное напряжение частотой 50 Гц на напряжение 1кВ - 3,5 кВ. Длительно допустимая температура нагрева жил кабелей при эксплуатации +90 С. Максимально допустимая температура нагрева жил при коротком замыкании +250 С. Строительная длина кабеля - устанавливает при заказе. Срок службы - 30 лет.

ВВГнг(А), АВВГнг(А) (ГОСТ 31996-2012)


Область применения
Для передачи и распределния электрорэнергии в стационарных установках на номинальное переменное напряжение 1кВ номинальной частотой 50 Гц
• Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях)
• Кабель марок ВВГнг(А), АВВГнг(А) не распространяют горение при прокладке в пучках.

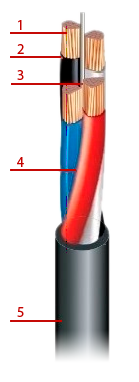

Конструкция
1.Токороводящая жила - медная (ВВГнг(А)) или алюминиевая (АВВГнг(А)), круглой или секторной формы, 1 и 2 класса по ГОСТ 22483 2. Изоляция - из ПВХ-пластиката (цветовая маркировка жилы) 3. Кордель - из ПВХ-пластиката 4. Сердечник кабеля - скрученные изолированные жилы 5. Наружная оболочка из ПВХ-пластиката пониженной горючести

Характеристики
Диапазон температур эксплуатации от -50... до +50 С. Относительная влажность воздуха при температуре до +35 С - 98%. Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С.
Допустимый радиус изгиба при прокладке не менее:
• кабелей одножильных - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров
Номинальная частота - 50 Гц. Испытальное переменное напряжение частотой 50 Гц на напряжение 1кВ - 3,5 кВ. Длительно допустимая температура нагрева жил кабелей при эксплуатации +90 С. Максимально допустимая температура нагрева жил при коротком замыкании +250 С. Строительная длина кабеля - устанавливает при заказе. Срок службы - 30 лет.

ВБШвнг(А), АВБШвнг(А) (ГОСТ 31996-2012)


Область применения
• Для передачи и распределения электроэнергии в стационарных установках на номинальное нарпряжение 1 кВ номинальной частотой 50 Гц.
• Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
• Кабели марок ВБШвнг(А), АВБШвнг(А) не распространяют горение при прокладке в пучках.

Конструкция
1. Токопроводящая жила - медная (ВБШвнг(А)) или алюминиевая (АВБШвнг(А)), круглой или секторной формы, 1 и 2. класса по ГОСТ 22483 2. Изоляция - из ПВХ-пластиката
3. Кордель - из ПВХ-пластиката
4. Сердечник кабеля - скрученные изолированные жилы
5. Внутренняя оболочка - из ПВХ-пластиката пониженной горючести
6. Броня - из двух стальных оцинкованных лент
7. Защитный шланг - из ПВХ-пластиката пониженной горючести

Характеристики
Диапазон температур эксплуатации от -50... до +50 С. Относительная влажность воздуха при температуре до +35 С - 98%. Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С.
Допустимый радиус изгиба при прокладке не менее:
• кабелей одножильных - 10 наружных диаметров
• кабелей многожильных - 7,5 наружных диаметров
Номинальная частота - 50 Гц. Испытальное переменное напряжение частотой 50 Гц на напряжение 1кВ - 3,5 кВ. Длительно допустимая температура нагрева жил кабелей при эксплуатации +90 С. Максимально допустимая температура нагрева жил при коротком замыкании +250 С. Строительная длина кабеля - устанавливает при заказе. Срок службы - 30 лет.

Радиочастотные кабели

2РК 50-3-11 нг(А)-HF (ТУ 3588-409-00217053-2009)


Область применения
Предназначен для передачи электрических сигналов малой мощности, соединение различных устройств в цепях управления, межприборных соединений для общепромышленного применения и на атомных электростанциях (АЭС), в том числе внутри гермозоны АЭС.)

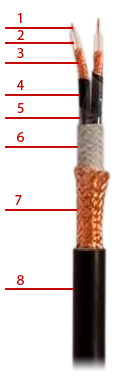

Конструкция
1. Внутренний проводник - • цельная проволока - коррозионностойкая сталь, номинальный диаметр 0,03 мм • внешний повив - медные проволоки, номинальный диаметр 0,03 мм
2. Изоляция - сплошная из сшитого полиэтилена, диаметр изоляции 2,95±0,10 мм
3. Внешний проводник - оплетка из медных проволок номинальным диаетром 0,10 мм, плотность оплетки не 90%.
4. Оболочка - полимерная композиция, не содержащая галогенов, толщина 0,65±0,2 Количество коаксиальных пар - две пары скрученные в сердечник
5. Обмотка пленка полиэтилентерефталатная марки ПЭТ-Э
6. Заполнение - полимерная композиция не содержащая галогенов, толщина не менее 0,30 мм
7. Общий экран - оплетка из сталемедной проволоки номинальным диаметром 0,20 мм, плотность оплетки не менее 90%
8. Наружная оболочка

Характеристики
Температура эксплуатации кабеля от -60°С до +70°С. Волновое сопротивление каждой коаксиальной пары - 50±2 Ом. Электрическое сопротивление изоляции, пересчитанное на температуру 20°С и длину 1 м ˃1 Том. Коаксиальные пары в готовом кабеле должны выдерживать испытание переменным напряжением 3,0 кВ номинальной частотой 50 Гц в течении 5 мин. Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц ˃1,5 кВ. Срок службы кабелей при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации, указанных в настоящих технических условиях, должен быть не менее 40 лет. Срок службы исчисляется с даты изготовления кабеля.

РК 50-2-19нг(А)-HF, РК 50-2-18нг(А)-HF, РК 50-4-17нг(А)-HF, РК 75-1,5-13нг(А)-HF, РК 75-2-14нг(А)-HF
(ТУ 16.К71-336-2004)


Область применения
Предназначены для соединения различных радиоустройств и радиочастотных установок в цепях управления, связи и межприборных соединений при эксплуатации на АЭС, в том числе внутри гермозоны АЭС.

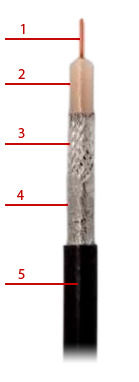

Конструкция
1. Внутренний провод - медная проволока
2. Изоляция - сплошной сшитый полиэтилен
3. Внешний проводник - из медных луженых проволок
4. Термический барьер - обмотка слюдосодержащей лентой толщиной не менее 0,12 перекрытие не менее 40%
5. Оболочка полимерная композиция, не содержащая галогенов

Характеристики
Температура эксплуатации кабеля от -50°С до +60°С
Срок службы кабеля – 15 лет
Гарантийный срок – 2 года

РК 75-2-16нг(А)-HF, РК 75-4-17нг(А)-HF, РК 75-4-19нг(А)-HF, РК 75-7-17нг(А)-HF, РК 100-7-15нг(А)-HF
(ТУ 16.К71-336-2004))


Область применения
Аппаратура специального назначения

Конструкция
1. Внутренний проводник - медная проволока
2. Изоляция - сплошной сшитый полиэтилен
3. Внешний проводник - из медных луженых проволок
4. Термический барьер - обмотка слюдосодержащей лентой толщиной не менее 0,12 мм, перекрытие на ней менее 40%
5. Оболочка - полимерная композиция, не содержащая галогенов

Характеристики
Температура эксплуатации кабеля от -50°С до +60°С
Срок службы кабеля – 15 лет
Гарантийный срок – 2 года

РК 50-2-11, РК 50-2-13, РК 50-2-16 (ГОСТ 11326.1-79; ГОСТ 11326.15-79; ГОСТ 11326.65-79)


Область применения
Кабель предназначен для передачи низкочастотных сигналов в системах виброметрии и виброиспытаний. Применяется с разработанными для данного кабеля соединителями типов 3,5/1,52 "град" и SMA. Кабель РК 50-2-16 предназначен для монтажа устройств, вводов, соединения антенных систем телевизионной аппаратуры.

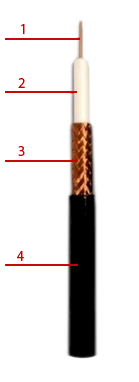

Конструкция
1. Внутренний проводник – медная проволока, номинальный диаметр 0,67 мм для марок РК 50-2-11; РК 50-2-13; Семь медных луженых проволок номинальным диаметром 0,24 мм, номинальный диаметр проводника 0,72 мм
2. Изоляция – сплошная, полиэтилен низкой плотности, диаметр по изоляции 2,20±0,10 мм
3. Внешний проводник – оплетка из медных проволок номинальным диаметром 0,1 мм; плотность оплетки 88-92% для марок РК 50-2-11; РК 50-2-13; оплетка из медных луженых проволок номинальным диаметром 0,10 мм, плотность оплетки 85-92%, угол оплетки 50-60° для марок РК 50-2-16
4. Оболочка –
• светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля 3,7±0,20 мм для марки РК 50-2-11
• ПВХ пластикат; наружный диаметр кабеля 3,7±0,20 мм для марки РК 50-2-13
• светостабилизированный полиэтилен низкой плотности, наружный диаметр кабеля 3,2±0,20/0,10 мм для марки РК 50-2-16

Характеристики
Температура эксплуатации кабеля:
• РК 50-2-11, РК 50-2-16 – от -60°С до +85°С
• РК 50-2-13 – от -40°С до +85°С
Расчетная масса кабеля, кг/км:
• РК 50-2-11 - 19,1
• РК 50-2-13 - 21,4
• РК 50-2-16 - 16,5
Волновое сопротивление - 50±2 Ом
Коэффициент затухания при частоте не более 200 МГц, дБ/м:
• РК 50-2-11, РК-2-13 - 0,3
• РК 50-2-16 – 0,4
Коэффициент затухания при частоте не более 3000 МГц, дБ/м:
• РК 50-2-11, РК-2-13 - 1,60
• РК 50-2-16 – 0,4 – 2,0
Сопротивление связи, при относительной влажности, Мом/м не более - 320
Электрическая емкость, пФ/м – 100
Коэффициент укорочения длины волны – 1,52
Указания по эксплуатации
Минимальный радиус изгиба:
• при транспортировании и хранении – 40 мм;
• при монтаже при t=5°С и выше – 20 мм;
• при монтаже при t˂5°С – 40 мм
Срок службы кабеля:
• РК 50-2-13 – 8 лет
• РК 50-2-11, РК 50-2-16 – 15 лет

РК 75-2-11, РК 75-2-153, РК 75-2-351 (ГОСТ 11326.88-79; ТУ 5.502-034-96; ТУ 16.К05-024-2004)


Область применения
Кабель предназначен для передачи телевизионных сигналов в системах эфирного, кабельного и спутникого телевидения, систем видео наблюдения

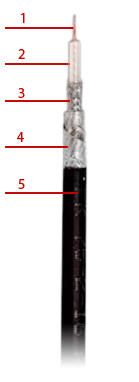

Конструкция
1. Внутренний проводник – медная проволока, номинальный диаметр 0,37 мм; для марки РК 75-2-351 – 0,50 мм
2. Изоляция –
• сплошная, полиэтилен низкой плотности, диаметр по изоляции 2,2±0,1 мм
• пористая (S-F-S), пористый ПЭ низкой плотности; диаметр по изоляции 2,2±0,12 мм
3. Внешний проводник –
• оплетка из медных луженых проволок, номинальный диаметр 0,1 мм, плотность оплетки не менее 88-92%, для марки РК 75-2-11
• оплетка из медных проволок, номинальный диаметр 0,1 мм, плотность оплетки не менее 60%, для марки РК 75-2-153
• экран фольгированный, оплетка из медных луженых проволок номинальным диаметром 0,1 мм; плотность оплетки не менее 40%, для марки РК 75-2-351
4. Оболочка –
• светостабилизированного полиэтилена низкой плотности, наружный диаметр кабеля 3,2±0,2/0,1 мм ПВХ пластиката, наружный диаметр кабеля 5,0±0,15 мм, для марки РК 75-2-351

Характеристики
Температура эксплуатации кабеля:
• РК 75-2-11; РК 75-2-153 -60°С до +85°С
• РК 75-2-351 -40°С до +70°С
Расчетная масса кабеля, кг/км
• РК 75-2-11 – 14,57
• РК 75-2-153 – 11,0
• РК 75-2-351 – 27,0
Волновое сопротивление - 75±3 Ом
Коэффициент затухания при частоте не более 100, дБ/м, для марки РК 75-2-351 – 0,12
Коэффициент затухания при частоте не более 200, дБ/м, для марки РК 75-2-351 – 0,18
Коэффициент затухания при частоте не более500, дБ/м, для марки РК 75-2-351 – 0,30
Коэффициент затухания при частоте не более 800, дБ/м, для марки РК 75-2-351 – 0,38
Коэффициент затухания при частоте не более 1000, дБ/м, для марки РК 75-2-351 – 0,46
Коэффициент затухания при частоте не более 3000, дБ/м, для марок РК 75-2-11, РК 75-2-153 – 1,80 Электрическая емкость, пФ/м
• для марок РК 75-2-11, РК 75-2-153 – 67,00
• для марок 75-2-351 – 52,68
Указания по эксплуатации:
Прокладка и монтаж кабеля должны производиться при t не ниже 0°С
Срок службы кабеля:
• с оболочкой из СПЭ – 8 лет
• с оболочкой из ПВХ – 15 лет

РК 75-2-13 (ГОСТ 11326.71-79)


Область применения
Кабель предназначен для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения

Конструкция
1. Внутренний проводник – семь медных луженых проволок, номинальный диаметр 0,12 мм; номинальный диаметр проводника 0,36 мм
2. Изоляция – сплошная, полиэтилен низкой плотности, диаметр по изоляции 2,2±0,1 мм
3. Внешний проводник –оплетка из медных луженых проволок номинальный диаметр 0,10 мм; плотность оплетки 85-92%
4. Оболочка – светостабилизированный полиэтилен низкой плотности, наружный диаметр кабеля 3,2±0,2/0,1 мм

Характеристики
Температура эксплуатации кабеля – от -60°С до +85°С
Расчетная масса кабеля, кг/км – 13,9
Волновое сопротивление - 75±3 Ом
Коэффициент затухания при частоте не более, дБ/м:
• 200 МГц – 0,42
• 3000 МГц – 2,00
Электрическая емкость расчетная, пФ/м – 67
Указания по эксплуатации:
Минимальный радиус изгиба:
• при монтаже при монтаже t=5°С и выше – 15 мм
• при монтаже при t˂5°С – 30 мм
Срок службы кабеля – 15 лет

РК 50-4-11 (ГОСТ 11326.3-79)


Область применения
Кабели предназначены для передачи сигналов в антенных трактах систем радиосвязи

Конструкция
1. Внутренний проводник – медная проволока, номинальный диаметр 1,37 мм
2. Изоляция – пористая (S-F-S), полиэтилен низкой плотности, диаметр по изоляции 3,7±0,12 мм
3. Внешний проводник – экран фольгированный, оплетка из медных луженых проволок номинальным диаметром 0,1 мм; плотность оплетки не менее 38%
4. Оболочка – поливинилхлоридный пластикат, наружный диаметр кабеля 6,10±0,15 мм

Характеристики
Температура эксплуатации кабеля: - 60°С до +85°С
Расчетная масса кабеля, кг/км – 97,3
Волновое сопротивление - 50±2 Ом
Коэффициент затухания при частоте не более 3000, дБ/м – 1,15
Сопротивление связи, Мом/м, не более - 10
Электрическая емкость, пФ/м – 100
Указания по эксплуатации
Минимальный радиус изгиба:
• при монтаже при t=5°C и выше – 50 мм;
• при монтаже при t ˂5°С
Срок службы кабеля – 15 лет

РК 75-1,5-31 (ТУ 16-505.045-860)


Область применения
Передача низкочастотных сигналов в системах виброметрии и виброиспытаний

Конструкция
1. Внутренний проводник – медная проволока, номинальный диаметр 0,37 мм
2. Изоляция – пористая (S-F-S), полиэтилен низкой плотности, диаметр по изоляции 1,6±0,10 мм
3. Внешний проводник – экран фольгированный, оплетка из медных луженых проволок номинальным диаметром 0,1 мм; плотность оплетки не менее 48%
4. Оболочка – светостабилизированного полиэтилена низкой плотности, наружный диаметр кабеля 2,5±0,3/0,1 мм

Характеристики
Температура эксплуатации кабеля: - 40°С до +70°С
Расчетная масса кабеля, кг/км – 8,7
Волновое сопротивление - 75±3 Ом
Коэффициент затухания при частоте не более 200, дБ/м – 1,34
Коэффициент затухания при частоте не более 1000, дБ/м – 0,9

Провода монтажные

НВ (Э), НВМ (Э), НВ (бс) (ГОСТ 17515-72)


Область применения
Для работы в цепях электрических устройств промышленного назначения, при номинальном напряжении 600 и 1000В частоты до 10 кГц и постоянном напряжении до 840 и 1400В соответственно

Конструкция
1. Токопроводящая жила - из медных луженых проволок - НВ, НВЭ; из медных проволок - НВМ, НВМЭ
2. Изоляция из поливинил-хлоридного пластиката
3. Экран - оплетка из медных проволок (НВМЭ); из медных луженых проволок (НВЭ)

Характеристики
Диапазон температурных эксплуатаций: от -50°С до +105°С

Испытательное напряжение частоты 50 Гц:
• для проводов на напяжение 600В - 2000В
• для проводов на напряжение 1000В - 3000В
Электрическое сопротивление изоляции проводов пересчитанное на 1м длины, МОм, не менее - 1х10⁴

МКВВ, МКВЭВ (ТУ 16.К05-020-2002)


Область применения
Предназначен для монтажа систем сигнализации, охраны, связи, электрических сетей на номинальное напряжение 600 и 1000В

Конструкция
1. Токопроводящая жила - многопроволочная из медных или медных луженых проволок 4 класса
2. Изоляция - из поливинил-хлоридного пластиката
3. Скрутка изолированных жтл в группы (пара или др)
4. Экран (МКВЭВ) оплетка из медных луженых проволок или алюмополиэтиленовая пленка + оплетка 5. Оболочка из ПВХ пластиката

Характеристики
Диапазон температурных эксплуатаций: от -50°С до +105°С

Испытательное напряжение частоты 50 Гц:
• для проводов на напяжение 600В - 2000В
• для проводов на напряжение 1000В - 3000В
Электрическое сопротивление изоляции проводов пересчитанное на 1м длины, МОм, не менее - 1х10⁴

МКШ, МКЭШ (ГОСТ 10348-80)


Область применения
Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при напряжении до 500В переменного тока частоты до 400 Гц или до 700В постоянного тока

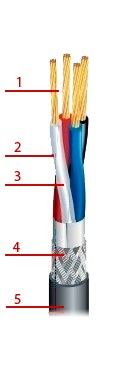

Конструкция
1 Токопроводящая жила - из скрученных медных луженых проволок
2 Изоляция из ПВХ-пластиката
3 Поверх изолированных скрученных жил - полиэтилентерефталантная пленка
4 Экран в виде оплетки из медных проволок (для кабелей МКЭШ)
5 Оболочка из ПВХ-пластиката

Характеристики
Диапазон температур эксплуатации от -50°С до +70°С
Испытательное напряжение переменного тока частоты 50 Гц в течении 5мин. в нормальных климатических условиях - 2000В
Электрическое сопротивление изоляции 1 м длины, МОм, не менее:
• в нормальных климатических условиях - 1х10⁴
• при температуре 70°С - 1х10²
• при относительной влажности воздуха 98% и температуре 35°С без конденсации влаги - 1х10ᵌ
WeChat ID: wxid_slw4ypjx
Телефон компании:

8-926-655-68-18

sigma.trade.holding@gmail.com
